显示器电源板 LD7575引脚功能及实测数据

[复制链接]
查看: 9383|回复: 3

555

主题

699

帖子

1586

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
1586
QQ
发表于 2017-10-13 13:23:23 | 显示全部楼层 |阅读模式 来自 中国湖南

LD7575是 一个带有省电操作的电流模式PWM控制器,内部集成有高电压CMOS处理器,高电压(500V)启动电路,振荡驱动电路及欠压/过压/过流保护电路,具有 较好的节能特性。该芯片有SOP-8和DIP-8两种封装方式,具体型号有LD7575CS,LD7575CN和LD7575PN,其引脚功能与内部电路 相同。

长虹LT1957液晶彩电的电源高压二合一板采用了LD7575PS,输出12V,5V电压供整机使用,相关电路如图1所示,其引脚功能和实测电压见表1.

AC220V经BD901整流,C905滤波后得到300V电压,分为两路:一路经变压器T901的6-4绕组加到开关管Q903漏极;另一路作为 启动电压,经R931,R904,R938加到LD7575PS(IC901)的8脚,提供1MA的启动电流,使芯片进行有效的自举。当 C906,C908两端电压升到16V时,IC901的5脚输出65KHZ的激励脉冲,通过R910加到Q903的栅极,Q903工作在开关状 态,T901次级绕组中有电流产生。T901的1-2绕组产生的感应电压经D902整流,C906滤波后加到IC901的6脚,提供IC901正常工作所 需的电流。

IC901的工作频率可以在50KHZ-130KHZ之间进行选择,当定时电阻R913选择100K时,工作频率为65KHZ。当IC901的2脚电压低于1.2V时,芯片工作于待机模式,工作振荡器停止,绿色振荡器启动。绿色模式下的振荡频率为20KHZ,噪音极低。

提示:在实际维修中,若LD7575损坏,可用DAP6A,DAP8A直接代换;若用NCP1203D6(203D6)代换时,应注意1脚外接的对地电阻阻值,LD7575的1脚一般接100K电阻,而NCP1203D6(203D6)的1脚外接电阻阻值一般为47K。

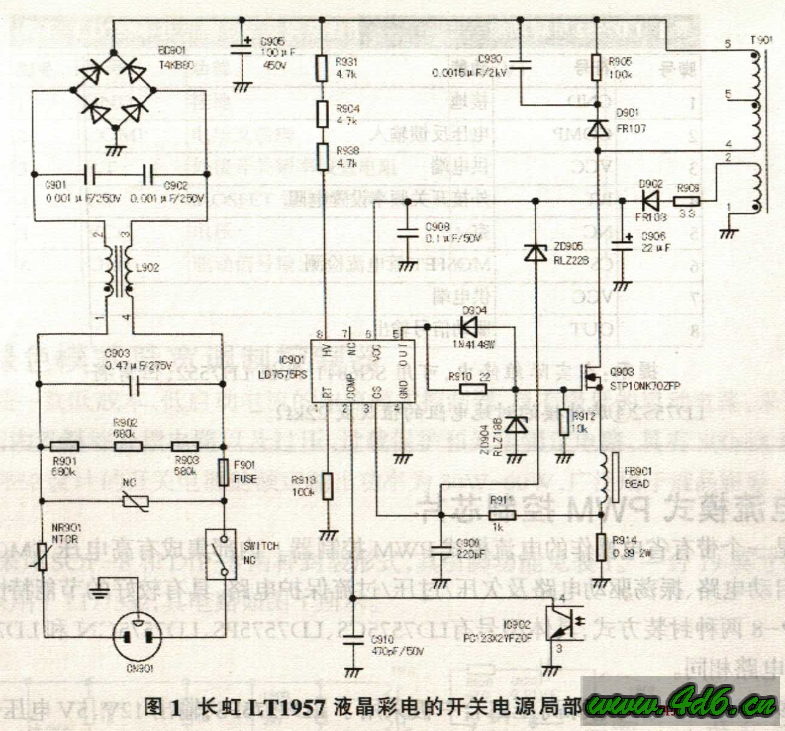

图1 长虹LT1957液晶彩电的开关电源局部电路图:



表1 LD7575引脚功能及实测电压:

脚位   符号   功能    电压(V)

1   RT  外接频率设置电阻  1.4

2  COMP  反馈电压输入端  1.9

3  CS  外部电流控制输入  0

4  GND  接地   0

5  OUT  PWM脉冲驱动输出  0.5

6  VCC  供电  16.1

7  NC  本机未用   0


8  HV  启动供电端   320
