技嘉 H61M-DS2 各种故障维修总结(不开机、掉电、重启)

[复制链接]
查看: 6796|回复: 3

565

主题

181

回帖

1633

积分

管理员

积分
1633
QQ
发表于 2020-9-27 13:53:05 | 显示全部楼层 |阅读模式 来自 湖南省 移动



版号:技嘉 H61M-DS2  属性:经验总结 供新手学习


先简单说下这个H61M-DS2
这个主板 是目前 修得最多的一个板  我个人感觉也是最好修的一个板。
大神们见笑了。
主板故障区域分布如下图    4.0以后的除外 (肯定有漏掉的 画的不具体。)


能做到常见故障的图纸点位 自在心中 那么 修起来 都是秒!
故障率最高的就是 上图的 重病区 BIOS和 那几个EN。
维修此板心得:
反复重启之类的故障  最好能判断出是 缺电压 还是缺信号 还是掉电
把故障锁定 有利于维修速度。


下面是各个故障的故障点。(记得的就指出来)

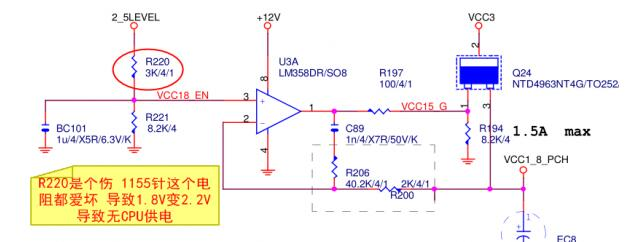

1


2


这个故障相对少
3


这个遇到过几个
4


这个遇到过几个
5


这个基本所有的技嘉板都存在这个故障  同行板 看到无双5V 就直接拆掉D5  很少细查。
4.0的 IT8620 有开关 拆掉不一定行。

6


这个故障很多 不稳定的板 可以直接去掉Q6 Q9 Q18 排除这几个信号 是不是管子性能不好导致不稳定

7


同上
8


同上

9


这两个故障都爱出现 换管子后 仍然拉不低C级  就是R359阻值变小

10


个人感觉 这里的故障率 并不是太高  它的下级 VCCSA的那个 大MOS管 也有坏没截图

11


这个故障见过一个
12


这个故障见过几个 能正常开机 不稳定吧

13


DS2的 这个VIN 出现故障也相对少
14
